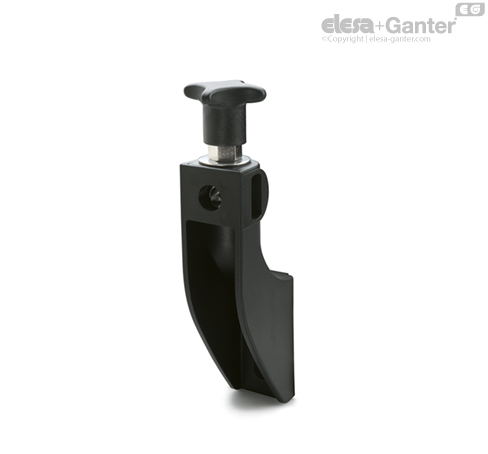

SPF.

Soportes de guía de carril

Características y aplicaciones

Particularmente indicados cuando es requerido solo un posicionamiento lineal de la guía.

La posibilidad de colocar el sistema de fijación tanto horizontal como verticalmente optimiza el montaje.

Par máximo de apriete para los tornillos de montaje 39 Nm.

Accesorios bajo pedido

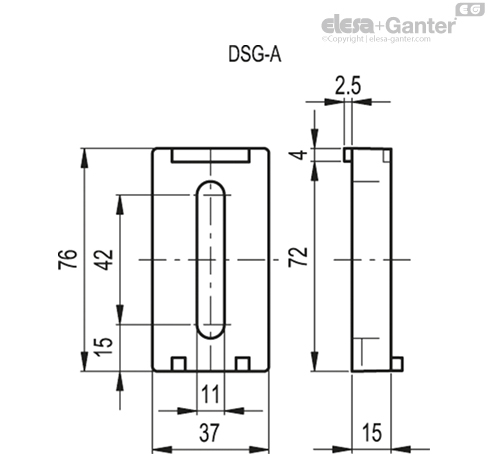

Distanciador para brazo de soporte para guías DSG-A (código 419676), en tecnopolímero reforzado con fibra de vidrio, color negro, acabado mate.



Instrucciones de montaje

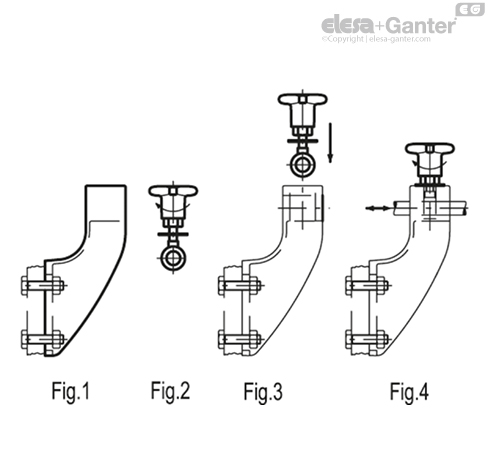

• Fijar el soporte de la guía (Fig.1).
• Introducir la arandela en el tornillo de ojo y atornillar el pomo o la tuerca (Fig.2).
• Introducir el tornillo de ojo en su alojamiento en posición horizontal o vertical (Fig.3).
• Introducir el pasador en su alojamiento en la abrazadera, ajustar la posición lineal y apretar (Fig.4).
